Современные лидарные технологии в 3D-моделировании деформаций зданий

Введение в лидарные технологии и их значение для мониторинга зданий

В последние десятилетия скорости развития технологий цифрового моделирования стремительно увеличиваются. Одним из ключевых направлений таких инноваций является применение лидарных (от англ. LiDAR — Light Detection And Ranging) систем для промышленных и строительных задач. Лидар представляет собой оптический метод измерения расстояний до объектов с помощью лазерного излучения и отраженных сигналов, что позволяет создавать высокоточные трёхмерные модели окружающей среды.

Особое значение лидарные технологии приобретают в области мониторинга состояния зданий и инженерных сооружений. Деформации конструкций могут возникать вследствие различных факторов — естественного износа, воздействия внешних нагрузок, сейсмической активности и ошибок проектирования. Трёхмерное моделирование помогает обнаружить даже минимальные изменения, что крайне важно для предотвращения аварийных ситуаций.

Основные принципы работы лидарных систем

Лидарные технологии базируются на принципе временного измерения света, прошедшего путь от излучателя до объекта и обратно. Современные лидары используют следующие ключевые элементы:

• Лазерный излучатель — генерирует узкий световой пучок определённой длины волны;
• Детектор — принимает отражённые сигналы и фиксирует время их возвращения;
• Сканер — направляет лазерный луч по нужной области пространства, обеспечивая детальный охват;
• Система обработки данных — преобразует полученные временные параметры в координаты точек в трёхмерном пространстве.

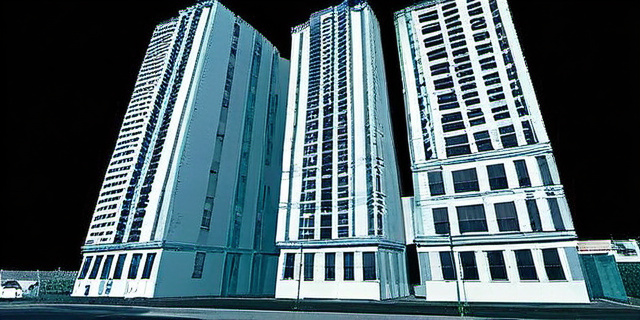

Результатом работы является «облачко точек» — набор миллионов точек, которые формируют трёхмерный цифровой снимок объекта. Последующая обработка позволяет выявлять отклонения от исходных параметров и оценивать деформации.

Трёхмерное моделирование деформаций зданий с помощью LiDAR

Этапы процесса

1. Сканирование объекта: проводится съёмка здания с различных углов в разные моменты времени;
2. Создание базовой 3D-модели: на основе первой серии сканирований формируется эталонная модель;
3. Повторное сканирование: производится через определённые интервалы для захвата текущего состояния;
4. Сравнение моделей: анализируют разницу между эталонной и новой моделью, выявляя зоны деформаций;
5. Визуализация и отчётность: создаются графики и карты деформаций для инженеров и специалистов.

Технические характеристики популярных лидарных систем для мониторинга зданий

Преимущества использования LiDAR для мониторинга деформаций

Использование лидарных технологий дает существенные преимущества в сравнении с традиционными методами визуального осмотра или простыми геодезическими замерами:

• Высокая точность: возможность обнаружения изменений менее миллиметра;
• Скорость сбора данных: массовая съёмка с миллионами точек за минуты;
• Безопасность: дистанционный способ без необходимости подъема на опасные участки;
• Целостность данных: полное цифровое изображение объекта, пригодное к длительному хранению и анализу;
• Многофункциональность: возможность анализа не только геометрии, но и состояния поверхности, трещин и выпучиваний.

Практические примеры применения LiDAR при оценке деформаций

Пример 1: Мониторинг исторической архитектуры в Санкт-Петербурге

В 2022 году специалисты архитектурного бюро провели серию мониторингов с применением портативного LiDAR Leica BLK360 для выявления деформаций старинных зданий. Обнаруженные отклонения в фасадных конструкциях, достигавшие 5-10 мм, позволили вовремя провести реставрационные работы и избежать возможных повреждений. В ходе проекта было отсканировано более 30 зданий площадью около 25 000 кв. м.

Пример 2: Оценка состояния мостовых сооружений в Москве

Крупная инжиниринговая компания в 2023 году использовала FARO Focus S350 для создания 3D моделей нескольких мостов. Были выявлены деформации опор и прогибы пролетов на уровне 2-3 мм, что позволило своевременно выполнить усиление конструкций и повысить безопасность эксплуатации.

Ограничения и вызовы LiDAR в строительной сфере

Несмотря на очевидные преимущества, применение лидарных технологий имеет ряд ограничений:

• Высокая стоимость оборудования и сложность освоения программных средств;
• Зависимость от погодных условий: дождь, туман и пыль могут снижать качество сканирования;
• Ограничения в работе со сложной архитектурой: затенённые участки и мелкие элементы сложно поддаются точному сканированию;
• Обработка больших данных: требует мощного программного обеспечения и квалифицированных специалистов.

Перспективы развития и тенденции

Область применения LiDAR и 3D моделирования деформаций зданий активно развивается. В числе перспектив:

• Интеграция с беспилотными летательными аппаратами (дронами) для труднодоступных объектов;
• Разработка искусственного интеллекта для автоматического выявления и классификации аномалий;
• Снижение цены устройств и расширение портативных решений;
• Внедрение облачных платформ для совместного анализа и обмена результатами.

Мнение автора и рекомендации

«Современные лидарные технологии открывают новые горизонты для долговременного и качественного мониторинга строительных объектов. Для достижения максимальной эффективности важно сочетать точные съёмочные методы с компетентным анализом данных и своевременным реагированием на выявленные деформации.»

Автор рекомендует: инвестировать в обучение специалистов и внедрять многоуровневый мониторинг – от визуального осмотра до высокоточных 3D моделей, что обеспечивает комплексный подход к обеспечению безопасности зданий.

Заключение

Лидарные технологии являются важным инструментом для современного мониторинга и трёхмерного моделирования деформаций зданий. Возможность быстрой и точной фиксации изменений помогает предотвращать аварии, планировать ремонт и поддерживать надежность объектов. Несмотря на определённые ограничения, постоянное развитие оборудования и программного обеспечения расширяет сферу применения.

В будущем интеграция LiDAR с ИИ и беспилотными системами позволит автоматизировать процессы, делая мониторинг более экономичным и доступным для широкого круга коммунальных служб, строительных компаний и государственных органов.
